Framemeister / von Sleepy » Di 24. Mai 2016, 16:44 / Extrahiert aus "Flach-Bildschirme & Konverter für A8 Computer" /

Genau die. Ich habe die "tax free" EU-Variante bestellt und gehe (im Moment zumindes der Beschreibung nach) davon aus dass keine weiteren Kosten anfallen und das Ding direkt bis nach Hause kommt und nicht zur Abholung beim Zoll hängen bleibt.

Auf der HP liest es sich als wenn die EU-Variante nicht direkt aus J kommt, sondern in der EU lagert und von dort aus verschickt wird.

In Japan habe ich bisher noch nichts bestellt, aber schon mal ein paar Kleinigkeiten in China; das hat bis dato problemlos geklappt. Es dauerte nur tlw. recht lang (schon mal 8 Wochen); mal sehen wie lange der Expressversand aus J jetzt braucht. 😉

Sleeπ

von Bernd » Di 24. Mai 2016, 21:22

Die Tax Free Version vom Framemeister habe ich auch genommen. Das Paket kam aus Deutschland und wurde schnell geliefert. Die Anleitung inklusive der Fernbedienung ist auf japanisch. Es gibt einige Seiten im Web die recht hilfreich sind: http://junkerhq.net/xrgb/index.php/XRGB-mini_FRAMEMEISTER Beschreibung der RGB21 Scartbuchse. ACHTUNG - die ist mit Euroscart NICHT kompatibel, wer da etwas ansteckt verbrennt das Teil sofort. http://gamesx.com/wiki/doku.php?id=av:japanese_rgb-21 http://junkerhq.net/xrgb/index.php/RGB-21 Die Scartbuchse lässt sich leicht öffnen und auf den Eurostandart umlöten. https://en.wikipedia.org/wiki/SCART Hier gibt es einen Aufkleber für die japanische Fernbedienung http://www.ebay.de/itm/Framemeister-XRGB-Mini-Remote-control-overlay-in-English-by-RETRO-GAMING-CABLES-/111720453659?hash=item1a030ed61b:g:IXgAAOSwpDdVeavc Die Funktionsübersicht ist hilfreich http://images.eurogamer.net/2013/articles//a/1/7/7/6/0/0/5/f4.png Das Netzteil wird mit USA Stecker geliefert, kann auch 230V verarbeiten. Den Adapter gibt es hier http://www.eurogamer.de/articles/2015-08-20-micomsoft-xrgb-mini-framemeister-hdmi-scaler-test

Als erstes sollte die Sprache im Menü "Language" auf Englisch gestellt und die Softwareversion überprüft werden. Neuste Software findet man hier http://www.micomsoft.co.jp/xrgb-mini_download.htm Auf eine Micro-SD kopieren und das Update durchführen (siehe XRGB Wiki).

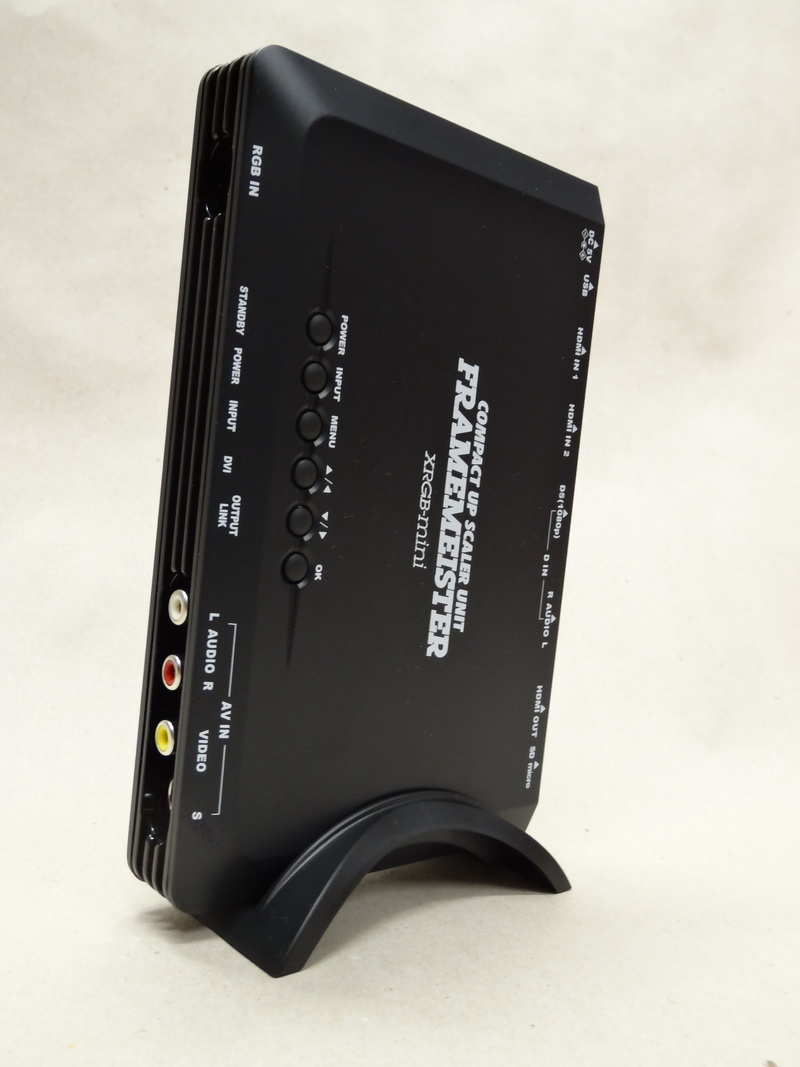

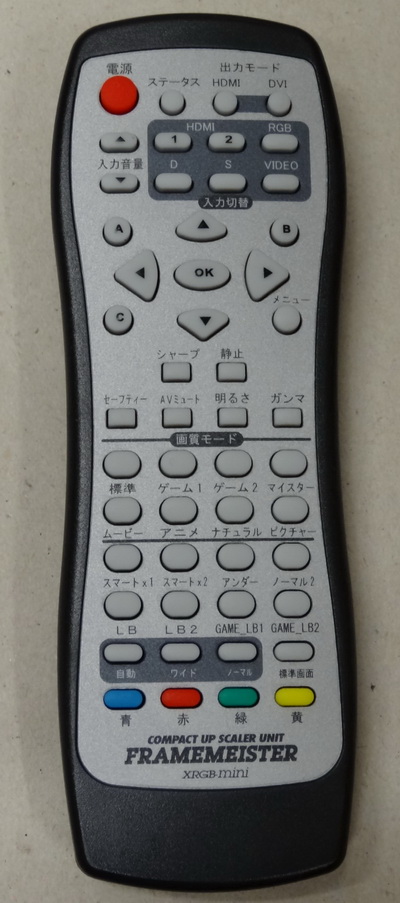

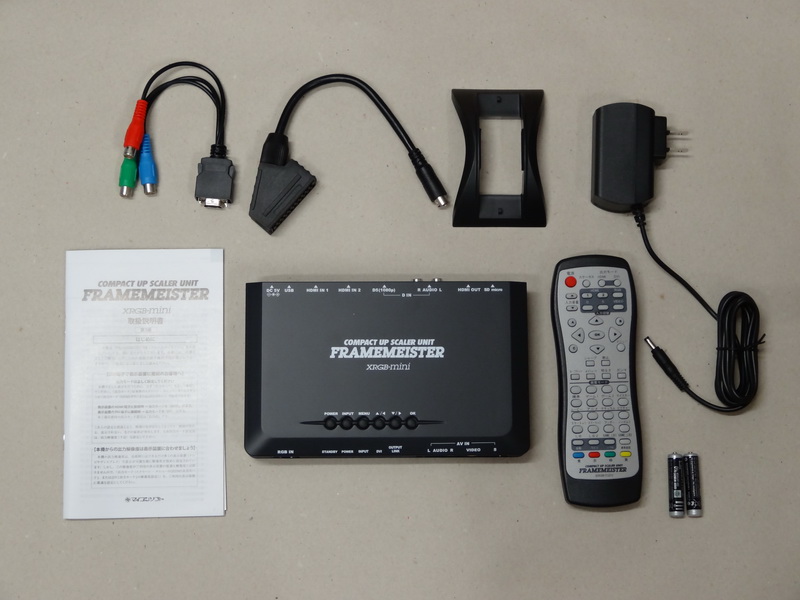

Und noch einige Bilder dazu. Der Komponentenadapter links oben in der Teleansicht gehört nicht mit zur Lieferung. Fernbedienung Alle Teile Frame

Re: Framemeister von Sleepy » Di 24. Mai 2016, 21:39

  Bernd hat geschrieben:
  *Beschreibung der RGB21 Scartbuchse. ACHTUNG - die ist mit Euroscart NICHT kompatibel, wer da etwas ansteckt verbrennt das Teil sofort.*

Ein heißer Tipp...! Gut dass Du noch darauf hingewiesen hast dass man die Box dadurch beschädigen kann; ich hätte wahrscheinlich die Jaguar eingesteckt... 😲

Es gibt auch ein http://junkerhq.net/xrgb/index.php/XRGB-mini_FRAMEMEISTER.

Sleeπ

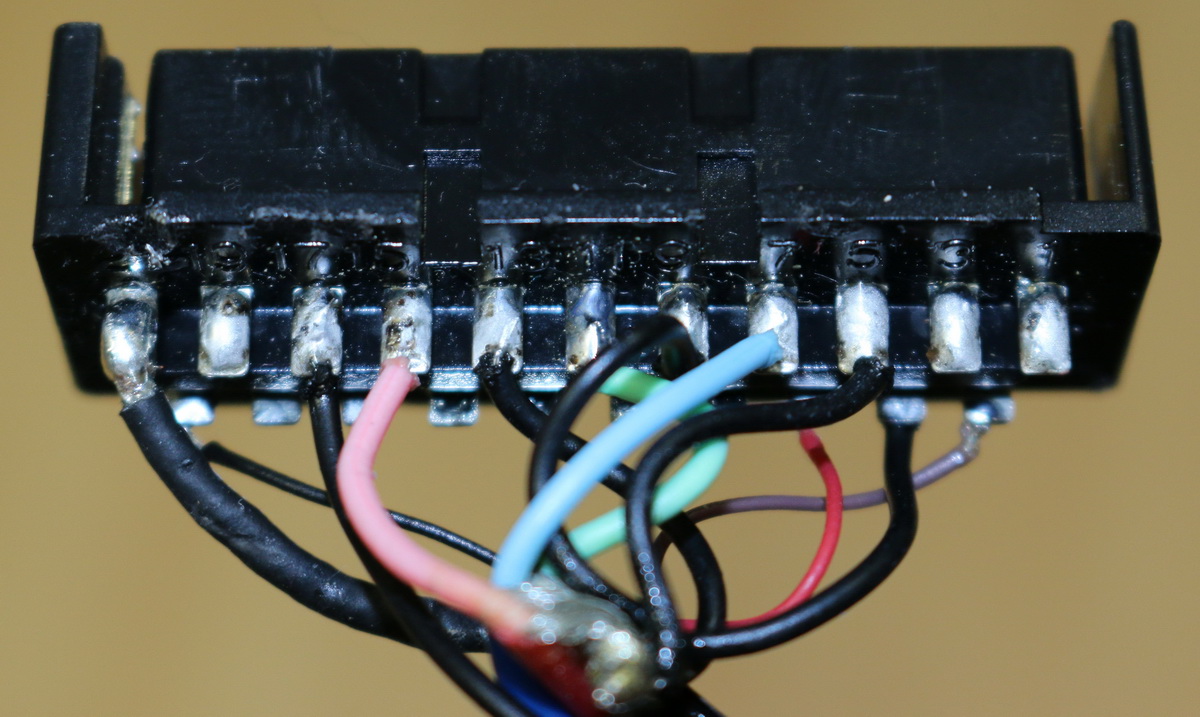

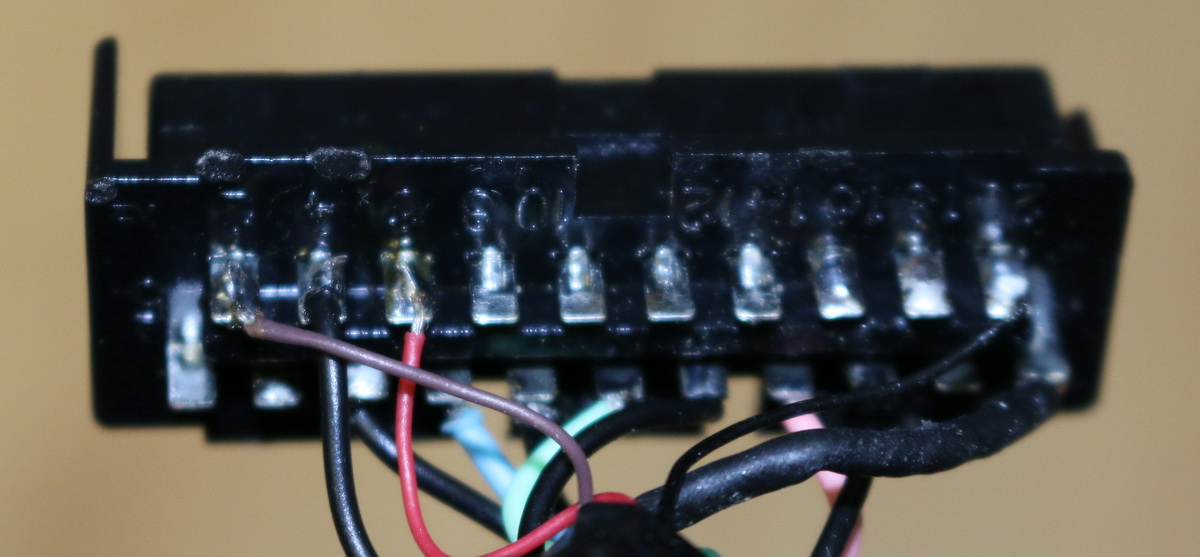

Re: Framemeister / von Bernd » Di 24. Mai 2016, 23:44 So sieht der Scart Adapter nach dem Umbau aus.

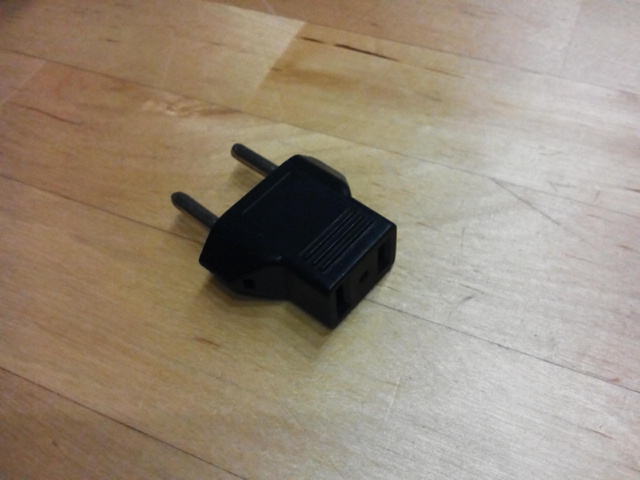

Re: Framemeister / von Sleepy » Fr 27. Mai 2016, 16:01 Ich hatte heute Post! 🙂 Am 22. in J bestellt, per PP bezahlt, geliefert am 27.. Das Paket kommt aus D, nicht direkt aus J. Also fallen weder ein Besuch bei Zoll noch weiter Gebühren an. :thumbup: Die Ausstattung entspricht wie von Bernd beschrieben, also kein EU-Netzteil & japanische Beschriftung auf der FB. Beides aber kein echtes Problem. Ich kann sogar das original-NT nutzen; bei dem Ladegerät für unsere Knipse war ein Adapter USA-auf-Euro dabei. 🙂 So ein Adapter ist aber nur für Weitbereichsnetzteile geeignet die 230V~ vertragen (Aufdruck z.B. "Input 100-240V~")! Er past lediglich die Steckerform an; nicht die Spannung und oder oder Frequenz!

Dann hoffe ich dass ich bald Zeit habe das Teil auszuprobieren und ob das Bild besser ist als direkt am TV. 😁

Sleepy

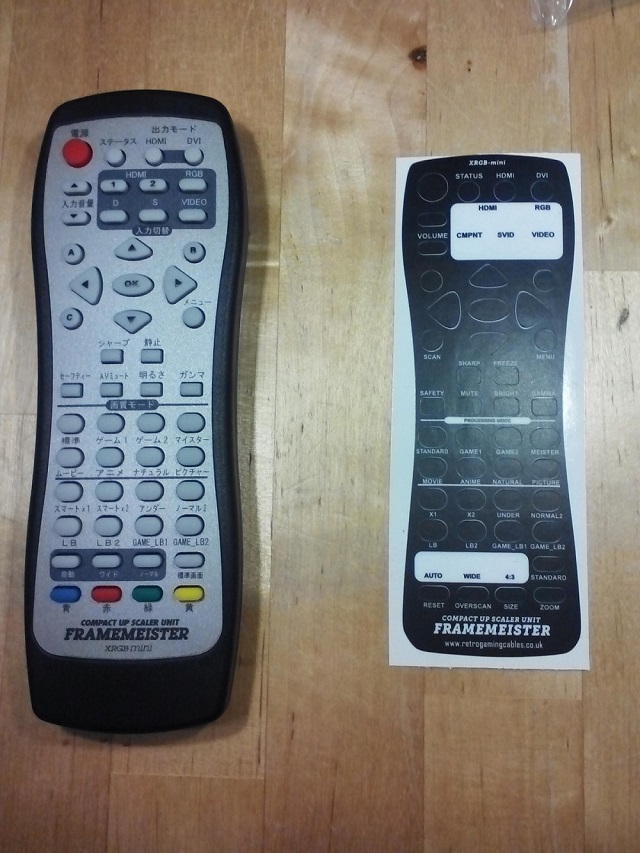

Re: Framemeister / von Sleepy » So 29. Mai 2016, 06:09 Die bestellte Overlay-Folie für die FB ist auch nach nur 4 Tagen - sehr gut und "knickgeschützt" verpackt - aus GB eingetroffen. Damit wird die für mich etwas schwer lesbare Beschriftung lesbar.

Sleepy

EDIT: Die Farben der Adern meiner RGB-Scart-Peitsche stimmen mit denen auf Bernd´s Bildern überein; lediglich die Massen hatten eine andere Farbe.

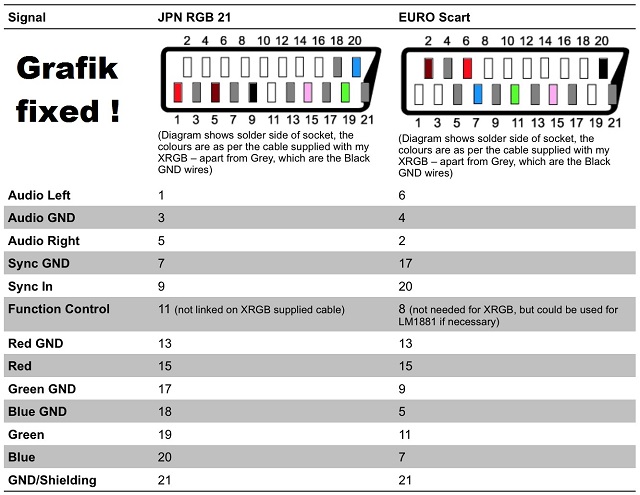

Zum umswitchen der Scartkupplung von RGB21 auf "unser" Scart habe ich, nachdem ich erst selber angefangen habe rauszusuchen welcher Pin auf welchen kommt und schon halb durch war, diese hilfreiche Tabelle gefunden:

Achtung: In der Quelle der Grafik stimmen einige Farben im Euro-Scart-Stecker nicht!

In einzelnen sind folgende Kabel umzulöten:

    Japan      Euro
    A  1   nach   6
    B  3   nach   4
    C  5   nach   2
    D  9   nach  20
    E 18   nach   5
    F 19   nach  11
    G  7   nach   9
    H 20   nach   7

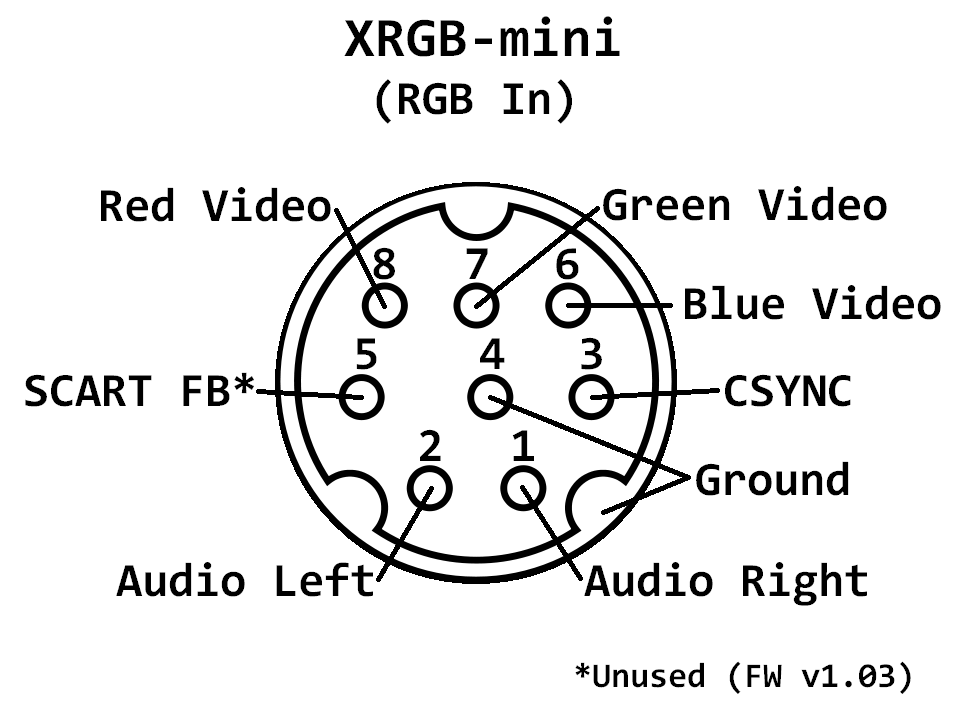

Wer sich ein RGB-Kabel Framemeister<>Konsole ohne die klobige Scartkupplung dazwischen bauen will, hier die Pinbelegung der RGB-Buchse am Framemeister:

https://gamesx.com/wiki/lib/exe/fetch.php?media=av:xrgb-mini-rgb_pinout.png https://gamesx.com/wiki/doku.php?id=av:micomsoft_xrgb-mini_framemeister https://gamesx.com/

Bei Farnell gibt´s den passenden https://de.farnell.com/schurter/4850-181/stecker-mini-din-8-pin/dp/152210?ost=152210&selectedCategoryId=&categoryId=700000004947&searchView=table&iscrfnonsku=false für den RGB-Eingang.

EditEdit: Bei Solaris gibt´s den Framemeister jetzt auch mit Euro-Scart-Kupplung: Framemeister Euro. Ob auch ein EU-Netzteil beiliegt ist nicht ersichtlich.
